Конструктивные особенности советского танка Т-34

Категория: Главная / Картинки

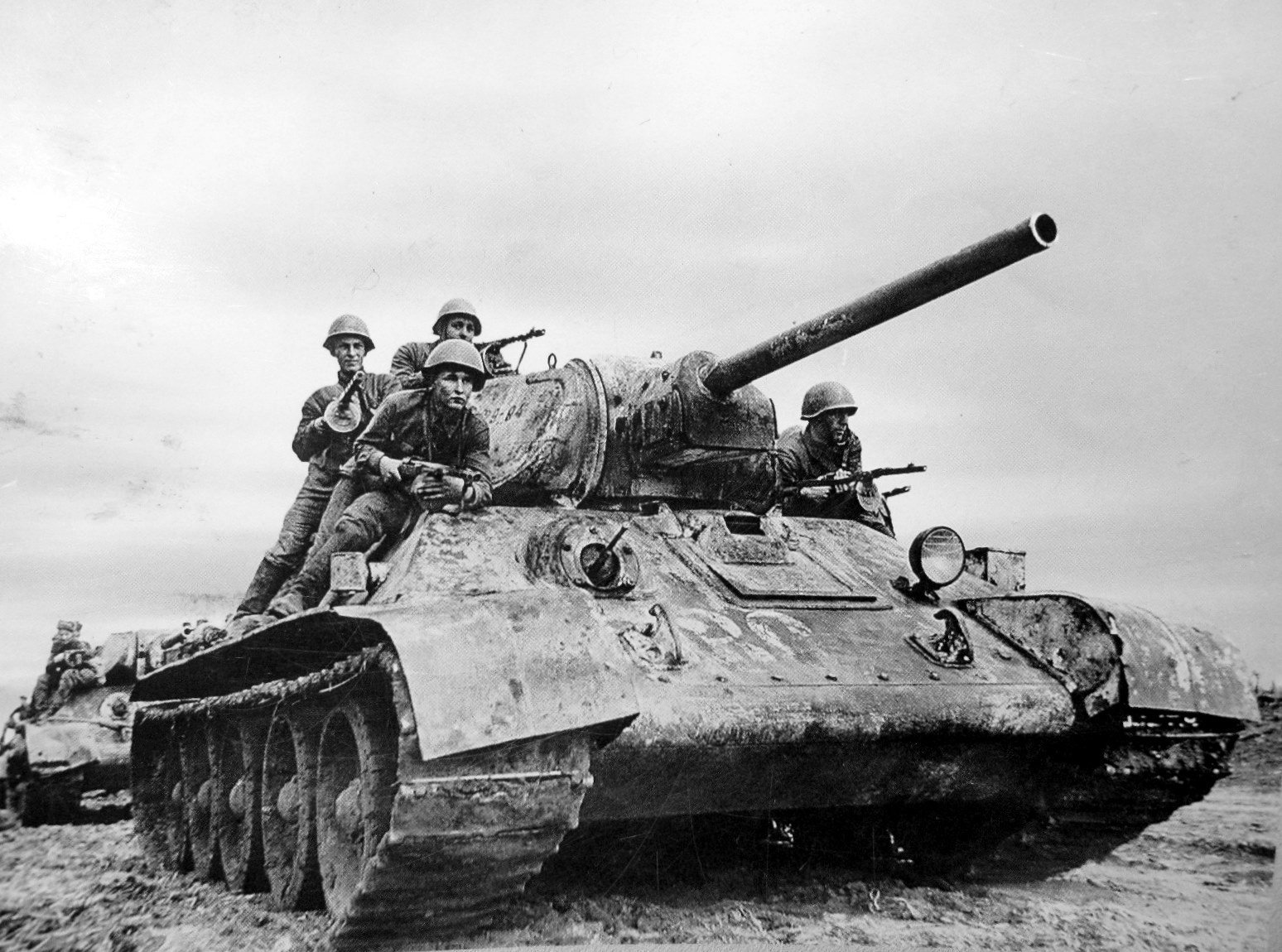

Ни для кого не секрет, что советский Т-34 является одним самых известных танков в мире. Впервые эта боевая машина была представлена в 1939 году, но она не была лишена некоторых недостатков. Усовершенствованная версия под названием Т-35-85 вышла в 1944 году, которая уже была оснащена новым орудием и башней, а также некоторыми инновациями, которые позволили танку стать одним из самых высокотехнологичных в классе. Сборка машины проходила вплоть до 1958 года, а ее активное боевое применение завершилось только в 1990-х годах. Советуем вам совершить экскурс в прошлое, чтобы заглянуть внутрь танка Т-34 и узнать о его конструктивных особенностях.
Конструктивные особенности советского танка Т-34

Об этом танке было написано множество книг, и столько же – еще будет написано. Не будем повторяться, а просто рассмотрим внутренние объемы танка. Взглянем на условия, в которых танкисты многих стран мира добывали славные победы, и ощущали горечь поражений.
Конструктивные особенности советского танка Т-34

Экипаж машины состоит из 5 человек, а компоновка - классическая: с расположением моторно-трансмиссионного отделения в корме, и отделением управления в передней части корпуса. Приступим!
Механик-водитель
Конструктивные особенности советского танка Т-34

Вид сверху на приборы управления механика-водителя
Конструктивные особенности советского танка Т-34

Вид на отделение управления
Конструктивные особенности советского танка Т-34

"Приборная панель" />
Этот член экипажа располагался в отделении управления, слева. Водителю танка были доступны 400 сил дизельного мотора В-2-34. Его запуск осуществлялся стартером СТ-700, или сжатым воздухом, баллоны которого располагались за нижним бронелистом. Поворот осуществлялся «классически» - посредством двух рычагов. Обзор в походном положении происходил через люк в лобовой бронеплите, а при закрытых люках – через два перископических прибора.
Конструктивные особенности советского танка Т-34

Вид на место механика-водителя с боевого отделения. Люк открыт. Под правым рычагом можно рассмотреть баллоны со сжатым воздухом, которые использовались для запуска двигателя
Конструктивные особенности советского танка Т-34

Вид на место мехвода через открытый люк
Конструктивные особенности советского танка Т-34

Вид на рычаги управления. На заднем плане - сложенное сидение и рукоять пулемета стрелка-радиста
Стрелок-радист
Конструктивные особенности советского танка Т-34

Перед местом стрелка-радиста располагались стеллажи с магазинами для курсового пулемет ДТ, калибра 7,62-мм
Конструктивные особенности советского танка Т-34

У сидения стрелка-радиста располагался штатный огнетушитель
Оператор радиостанции орудовал устройством 9-РС, которое ранее располагалось в отделении управления, но позже переместилось в башню (с 1944 года – то бишь, с начала производства Т-34-85). Пулемет в лобовом бронелисте – ДТ калибра 7,62 мм. Стрельба осуществлялась с помощью прицела ППУ-8Т. Справа располагался стеллаж с пятью пулеметными магазинами. В полу под сидением стрелка-радиста находится люк для эвакуации обитателей отделения управления.
Конструктивные особенности советского танка Т-34

Несмотря на должность "стрелок-радист", у этого члена экипажа в Т-34-85 радиостанция бела перенесена в башню
Наводчик
Конструктивные особенности советского танка Т-34

Вид глазами наводчика на визир прицела ТШ-16 и казенную часть пушки Д-5Т
Конструктивные особенности советского танка Т-34

Прицельная сетка прицела ТШ-16
Оператор 85-мм орудия ЗИС С-53 (на части машин - Д-5Т) мог опустить пушку на 5 градусов вниз и поднять ее на 22 градуса. Горизонтальная наводка – 360 градусов. Поворот башни осуществлялся вручную, или с помощью электропривода. Для прицеливания использовался прицел ТШ-16 с углом зрения в 16 градусов и четырехкратным приближением. Кроме того, для лучшей осведомленности наводчик мог использовать прибор МК-4 в крыше башни.
Конструктивные особенности советского танка Т-34

Две вращающиеся рукояти, отвечавшие за наведение орудия в вертикальной и горизонтальной плоскостях
Заряжающий
Конструктивные особенности советского танка Т-34

Общий вид на боевое отделение с места заряжающего. В крыше башни виден наблюдательный прибор МК-4. Под ним - магазины для спаренного пулемета ДТ
Третий башнер располагался справа от казенной части орудия. На стенке башни крепилась укладка с четырьмя дисками для спаренного пулемета ДТ. Снаряды укладывались в корме башни, и на полу боевого отделения – за спинами стрелка-радиста и механика-водителя. Два выстрела на хомутах крепились вертикально под правой рукой заряжающего. Масса снарядов: от 5,4 килограмм (подкалиберный) – до 9,5 (осколочно-фугасные).
Конструктивные особенности советского танка Т-34

В казенную часть 85-мм орудия заряжающий отправлял снаряды массой до 9,5 килограмм
Конструктивные особенности советского танка Т-34

Справа видна смотровая щель, под которой располагалась запираемая амбразура для стрельбы из личного оружия
Командир
Конструктивные особенности советского танка Т-34

Радиостанция 9-РС располагалась в башне, слева от места командира
Командир располагался за наводчиком и заряжающим. Для обзора поля боя использовался прибор МК-4, который дублировался пятью смотровыми щелями в командирской башенке. Для связи с экипажем использовалось переговорное устройство ТПУ-3-бисФ.
Конструктивные особенности советского танка Т-34

Вид на место командира снизу - вверх. Видна командирская панорама, три из шести смотровых щелей и наблюдательный прибор МК-4
Конструктивные особенности советского танка Т-34

Общий вид на место командира
Как видите, танк Т-34-85 – при всей своей инновационности, имел и обратную сторону – весьма тесные внутренние объемы, и плотную компоновку. Но, вероятно, в период его создания приоритеты были иные – технологичность, простота и скорость производства.
